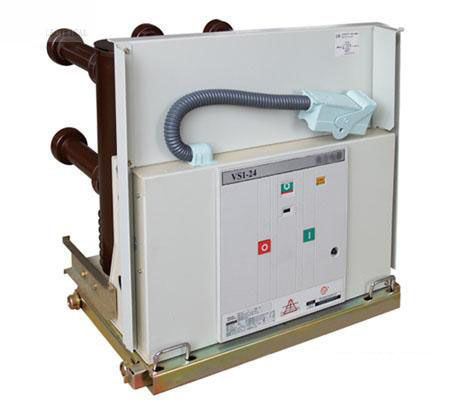

手車式戶內高壓真空斷路器系戶內高壓開關設備，適用于額定電壓12kV、頻率50Hz的三相電力系統 中，作為保護和控制電器使用，由于真空斷路器的特殊優越性，尤其適用于頻繁操作的場所。VS1-12型側裝式(VBM7)真空斷路器采用固定式結構，主要用于KYN28開關柜中，亦可單獨使用，對輸配電線路進行控制和保護，
手車式戶內高壓真空斷路的滅弧原理
VS1-12/M斷路器(配永磁操動機構)采用真空滅弧室，以真空作為滅弧和絕緣介質，滅弧室具有極高的真 VS1-12真空斷路器，空度，當動、靜觸頭在操動機構作用下帶電分閘時，在觸頭間將會產生真空電弧，同時由于觸頭的特殊結構，在觸頭間隙中也會產生適當?shù)目v磁場，促使真空電弧保持為擴散型，并使電弧均勻分布在觸頭表面燃燒，維持低的電弧電壓，在電流自然過零時，殘留的離子、電子和金屬蒸汽在微秒數量級的時間內就可復合或聚在觸頭表面和屏蔽罩上，滅弧室斷口的介質絕緣強度很快被恢復，從而電弧被熄滅，達到分斷的目的，由于該真空斷路器采用磁場控制真空電弧，因而具有強而穩的開斷電流的能力。
VS1(ZN63A-12)型戶內高壓真空斷路器的技術參數
|
|
|
額定電壓 |
kV |
12 |
額定電流 |
A |
630 1250 |
額定短路開斷電流 |
kA |
20 25 31.5 |
額定短路關合電流 |
kA |
50 63 80 |
額定峰值耐受電流 |
kA |
50 63 80 |
4s額定短時耐受電流 |
kV |
20 25 31.5 |
額定絕緣水平短時(1min)工頻耐壓 |
kV |
42(斷口48) |
雷電沖擊耐壓 |
kV |
75(斷口84) |
額定操作順序 |
|
分-0.3S-合分-180S合分 |
機械壽命 |
次 |
10000 |
額定短路開斷電流開斷次數 |
次 |
50 |
操動機構額定合閘電壓（直流） |
V |
110,220 |
操動機構額定分閘電壓（直流） |
V |
110,220 |
額定觸頭壓力 |
N |
2000±200 2500±200 3000±300 |
觸頭開距 |
mm |
11±1 |
接觸行程（觸頭彈簧壓縮長度） |
mm |
3.5±0.5 |
觸頭分、合閘不同期性 |
ms |
≤2 |
觸頭合閘彈跳時間 |
ms |
≤2 |
平均分閘速度 |
m/s |
0.9～1.2 |
平均分閘速度 |
m/s |
0.4～0.8 |
分閘時間最高操作電壓下 |
s |
≤0.05 |
最底操作電壓下 |
s |
≤0.08 |
合閘時間 |
s |
≤0.1 |
各相主回路電阻 |
uΩ |
≤50 |
動靜觸頭允許磨損累計厚度 |
mm |
3 |
