概述

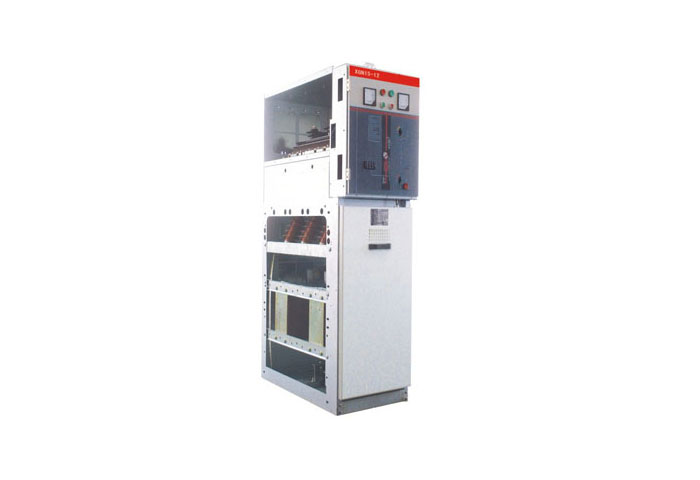

　　HXGN15-12箱式固定交流金屬封閉開關設備(以下簡稱“環網柜”)由新一代以六氟化硫符合開關，真空斷路器、真空負荷開關作為主開關，整柜采用空氣絕緣的、適用于配電自動化的、既緊湊又可擴充的金屬封閉開關設備。
　　環網柜具有結構簡單、操作靈活、聯鎖可靠等特點，對各種不同的應用場合、不同的用戶要求均能提供令人滿意的技術方案。傳感技術的最新保護繼電器的采用,加上先進的技術性能及輕便靈活的裝配方案?？梢酝耆珴M(mǎn)足市場不斷變化的要求。
本系列環網柜遵循以下IEC標準:
IEC60298交流金屬封閉型配電裝置和控制設備(1KV-52KV)(1990),Aml(1994)
IEC60694常用規格高壓開關設備和控制設備(1996)
IEC60044-1儀表互感器第一部份電流互感謝器
IEC60044-2儀表互感器第二部份感應式電壓互感器
IEC60056通用交流高壓線路開關
IEC60129通用交流隔離開關和接地開關(1984) Aml(1992)Am2(1996)
IEC60256-1高壓開關第一部份（1KV~52KV)(1998)
IEC60420通用交流負荷開關熔斷器組合電器（1990）
IEC60592開關柜防護等級的規定（lP標準）
本系列環網柜遵循以下IEC標準:
IEC60298交流金屬封閉型配電裝置和控制設備(1kv-52kv) (1990),Aml(1994)
IEC60694常用規格高壓開關設備和控制設備(1996)
IEC60044-1儀表互感器第一部份電流互感謝器
IEC 60044-2儀表互感器第二部份感應式電壓互感器
IEC60056通用交流高壓線路開關
IEC60129通用交流隔離開關和接地開關（1984）  Aml(1992)Am2(1996)
IEC60256-1高壓開關第一部份（1kV~52kV)(1998)
IEC60420通用交流負荷開關一熔斷器組合電器(1990)
IEC60592開關柜防護等級的規定(lP標準)
本系列環網柜符合以下國家標準:
GB3906         3～35KV交流金屬封閉開關設備
GB/T11022    高壓開關設備和控制設備標準的共用技術要求
GB/T16926    交流高壓負荷開關～熔斷器組合電器
GB3804         3～63KV交流高壓負荷開關
柜內各電器元件均符合各自的標準：
　　環網柜為金屬鎧裝封閉式，柜內為空氣絕緣，具有終端變電站接線及適應環網供電的接線。
　　本系列環網柜設備采用規范部件，如：選用斷路器(真空負荷開關)、接地開關熔斷器、儀表互感器、二次儀表，通過這些部件的組合能廣泛滿足各種設計方案的要求。根據需要，可以增設低壓箱。產品具有可靠的機械聯鎖裝置，可滿足“五防”功能要求。
適用范圍
　　環網柜適用于三相交流50Hz，額定電壓12KV的戶內配電裝置。廣泛應用于工業及民用電纜環網及供電末端。
　　特別適用于小型二次配電站、開閉所、工礦企業、城市居民小工區、機場、鐵路、隧道、高層建筑等電力系統中作為接受和分配電能之用。
使用環境
1、海拔高度：≤1000m；
2、環境溫度：-25℃～＋40℃；
3、空氣相對濕度：日平均值不大于95%,月平均值不大于90%；
4、周?chē)諝庵袩o(wú)嚴重污染，如灰塵、煙霧、腐蝕劑、易燃?xì)怏w、汽油以及鹽劑等；
5、地震裂度：8度。
型號及含義

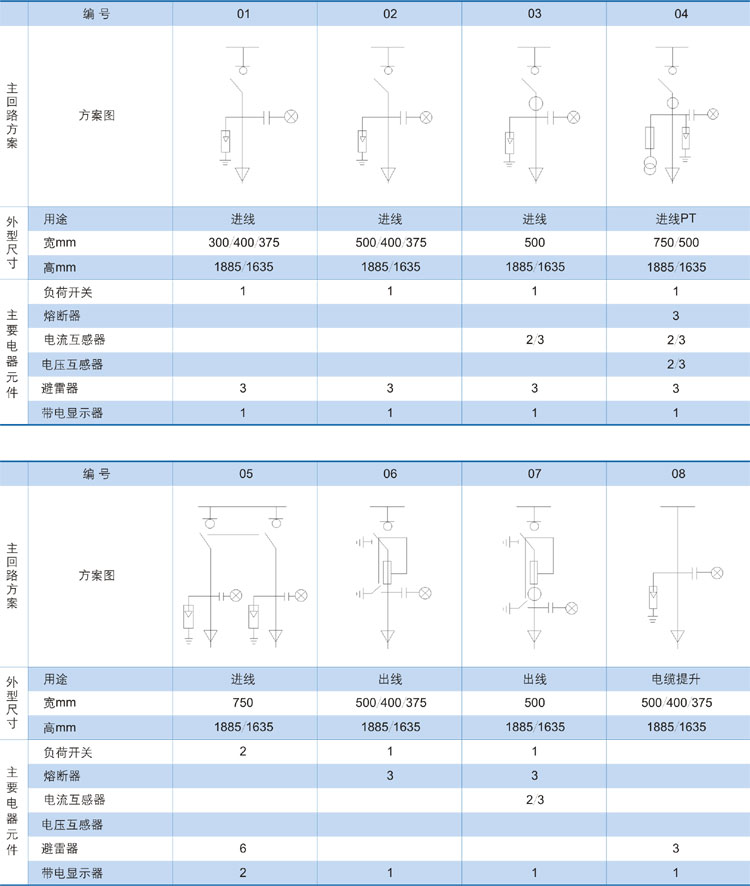

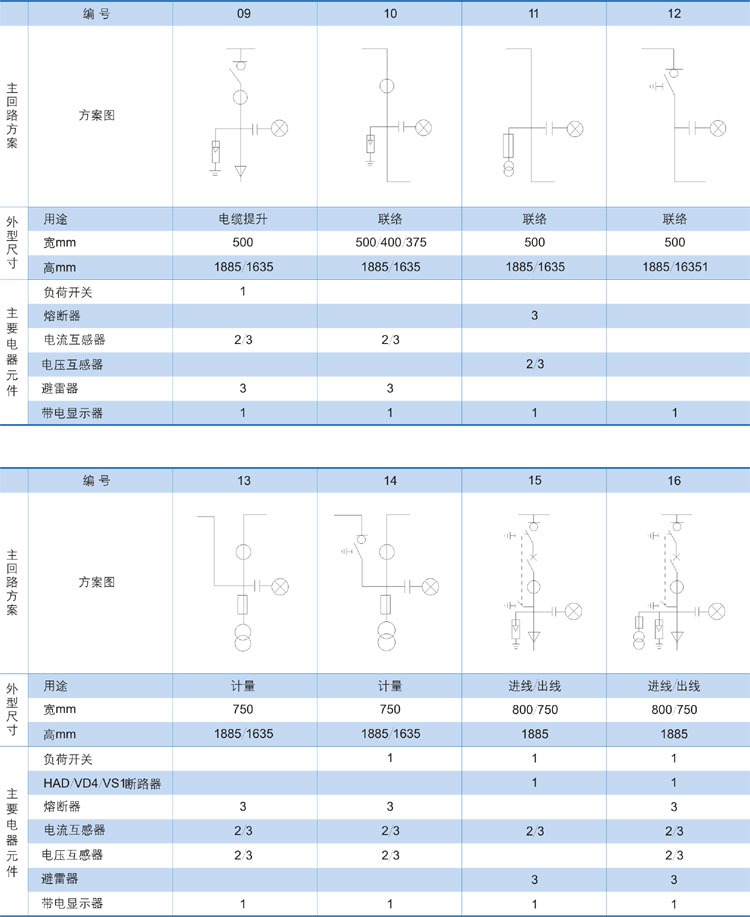

常用一次方案

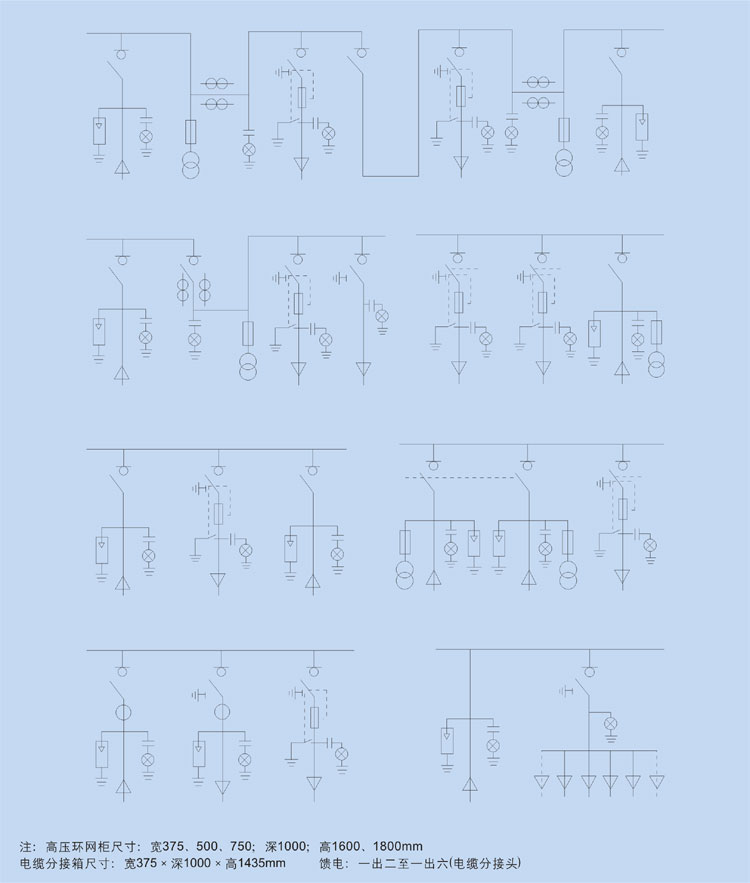

開關柜方案應用案例
